Quando in officina arriva un'auto con il DSG DQ200 a 7 rapporti che presenta cambiate brusche, una spia accesa o la modalità di emergenza, il modo più costoso per trovare il guasto è andare a tentativi. Un codice errore di solito indica quale circuito è interessato, ma non quale componente si è guastato: un'elettrovalvola, la pompa, l'accumulatore di pressione o un O-ring nel corpo valvole. Sostituire i componenti uno alla volta e rimontare l'unità per vedere cosa succede costa ore di manodopera, e l'auto potrebbe comunque tornare con lo stesso problema.
Il tester per meccatronica FDY DQ200 DSG 7 è stato sviluppato per eliminare questa incertezza. Questa guida spiega cosa testa il dispositivo, perché il collaudo al banco è più affidabile del procedere per tentativi e come un'officina lo utilizza nel lavoro quotidiano, con una prova di tenuta passo dopo passo e la lettura dei registri di pressione.
Che cos'è il tester per meccatronica FDY?

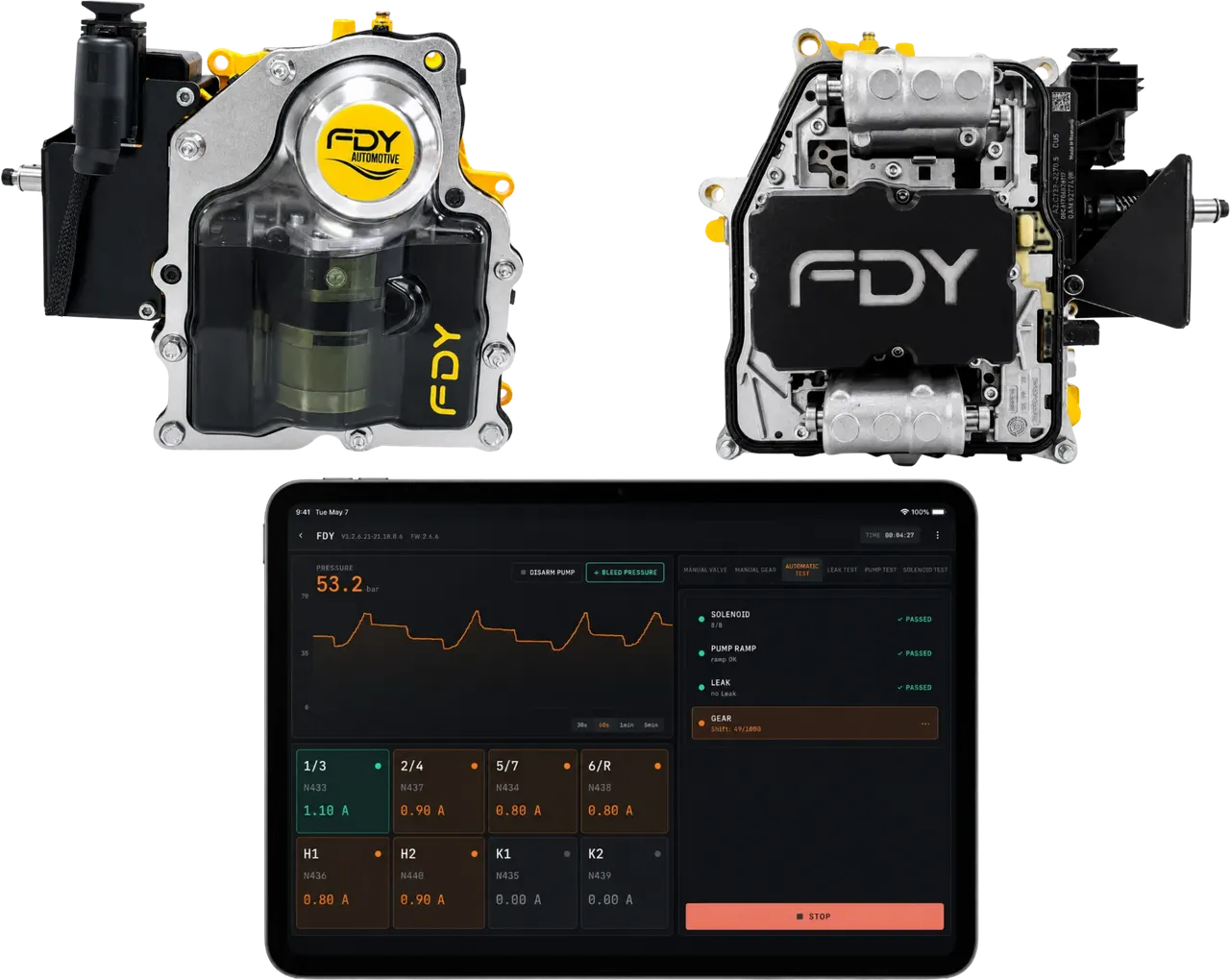

Il tester FDY è un sistema professionale di diagnosi e collaudo per l'unità meccatronica del DSG DQ200 a 7 rapporti con frizioni a secco (codici cambio 0AM e 0CW). Lavora interamente fuori dal veicolo: controllate al banco le elettrovalvole, la pompa, l'accumulatore di pressione e ogni marcia prima che l'unità torni sull'auto. Individuate il punto esatto del guasto e riparate una volta sola.
La preparazione richiede circa tre minuti. Il dispositivo esegue i test in due intervalli di pressione di esercizio, 42–60 bar e 52–60 bar, e può quindi essere adattato alle diverse esigenze delle meccatroniche. Grazie al design ergonomico e all'interfaccia chiara, qualsiasi tecnico dell'officina può utilizzarlo dopo una formazione minima.
Perché il collaudo al banco batte i tentativi
La meccatronica DQ200 (J743) riunisce una centralina elettronica e un'unità elettroidraulica e ha un proprio circuito dell'olio idraulico, separato dall'olio del cambio. La pompa elettrica V401 e l'accumulatore di pressione mantengono la pressione di sistema tra 40 e 60 bar, e otto elettrovalvole (N433–N440) indirizzano questa pressione agli attuatori marce e alle due frizioni. Un problema in qualsiasi punto di questa catena appare al conducente più o meno allo stesso modo: cambiate brusche o ritardate, una spia accesa, la modalità di emergenza. Il ruolo di ciascuna valvola è spiegato in come funziona la meccatronica DQ200, il significato di ogni codice nell'elenco dei codici errore DQ200.
Il collaudo al banco scompone la catena nei suoi elementi e li verifica uno per uno. Per l'officina questo significa:
- Niente ricerca guasti a forza di sostituire componenti. Le misure indicano quale valvola e quale circuito sono difettosi.
- Meno manodopera. Tutti i controlli si eseguono al banco, invece di montare e smontare l'unità per riprovare.
- Risultati ripetibili. Il test completamente automatico esegue gli stessi passaggi su ogni unità, riducendo l'errore umano.
- Meno rientri in officina. Prima di tornare sull'auto, l'unità viene testata anche in condizioni di esercizio prolungate.
Cosa testa il dispositivo
Correnti delle elettrovalvole
Il dispositivo misura con precisione l'assorbimento di corrente di ogni elettrovalvola. Una valvola difettosa o fuori dall'intervallo previsto risulta subito evidente, quindi non dovete indovinare quale elettrovalvola si è guastata. Le elettrovalvole contaminate possono essere pulite e testate di nuovo con la FDY Black Box.
Perdite di pressione e tenuta
Ogni circuito delle valvole viene sottoposto a una prova di pressione mirata. In questo modo diventano visibili anche le piccole perdite e si vede a quale circuito di marcia appartiene la perdita.
Pompa e formazione della pressione
Il dispositivo misura come la pompa mette in pressione il sistema e come si forma la pressione. Se la pressione non si forma, vi avvisa e si resetta automaticamente per riattivare la pompa, così il test non si interrompe. Per tutta la durata del test, lo schermo mostra la curva di pressione in tempo reale, la corrente su ogni elettrovalvola e lo stato di ogni fase del test.
Test automatico delle marce e simulazione di durata
In modalità di test automatico il dispositivo simula fino a 1.000 cambi marcia. È il modo più pratico per vedere come si comporta la meccatronica in condizioni di esercizio reali e fa emergere i guasti intermittenti che compaiono solo dopo che l'unità si è riscaldata o ha funzionato a lungo. Se sospettate una marcia in particolare, potete selezionarla manualmente e analizzarla nel dettaglio.
In officina: individuare una perdita di pressione passo dopo passo
Il comando manuale è una delle funzioni più utili del dispositivo. Se sospettate una perdita di pressione, seguite questi passaggi:
- Impostate il dispositivo in modalità Manual Gear Test.
- Con il cambio in N (folle), premete Reset Pressure.
- Osservate la velocità con cui cala la pressione. Se la pressione resta sopra i 35 bar per più di un minuto, in questa condizione non c'è una perdita significativa.
- Ripetete il test per ogni marcia separatamente, ad esempio: selezionate la 6ª marcia, resettate la pressione e osservate di nuovo.
- Se in una marcia la pressione cala molto più rapidamente che nelle altre, avete isolato il problema. Il guasto si trova nel circuito della valvola di quella marcia: un O-ring, il corpo valvole stesso o l'elettrovalvola.
Se la perdita proviene da un O-ring o da una guarnizione, il kit di revisione meccatronica riunisce guarnizioni, anelli di tenuta, sfere di non ritorno e filtro dell'olio in un unico set di 15 componenti. Dopo la riparazione, ripetete il test per confermare il risultato.
Leggere i registri di pressione e il rapporto di prova
Il dispositivo registra con precisione i cali di pressione. L'importante è sapere quali valori indicano un problema reale:
- Soglia di registrazione, 35 bar: il dispositivo segnala e registra ogni valore di pressione inferiore a 35 bar.
- Valori limite: registrazioni come 34,5 bar rientrano di solito in un intervallo tollerabile.
- Soglia di intervento, 30 bar o meno: un calo fino a questo livello è un chiaro segno di una grave perdita di pressione. Approfonditela con la prova di tenuta manuale descritta sopra.
Durante il test, ogni calo di pressione e ogni errore di cambiata vengono monitorati e riassunti in un rapporto. Il rapporto stampabile vi aiuta anche a documentare il lavoro per il cliente.
Il software del dispositivo viene migliorato tramite aggiornamenti online, così le nuove funzioni arrivano a ogni dispositivo in uso. Con l'ultimo aggiornamento potete definire i vostri valori di riferimento, tolleranze e condizioni di prova, ed eseguire ogni test con i parametri più adatti al vostro modo di lavorare.
Domande frequenti
01Il dispositivo testa la meccatronica montata sull'auto?+
No. Il tester FDY è un sistema di collaudo al banco: l'unità meccatronica viene testata fuori dal veicolo. Lo scopo è verificare che elettrovalvole, pompa, accumulatore di pressione e cambi marcia siano in ordine prima del montaggio dell'unità.
02Quale valore di pressione indica una perdita?+
Il dispositivo registra ogni valore inferiore a 35 bar. Valori limite come 34,5 bar sono di solito tollerabili; un calo a 30 bar o meno indica una perdita grave e richiede la prova di tenuta manuale.
03Quanti cambi marcia simula il test automatico?+
Fino a 1.000. In questo modo emergono i problemi che compaiono solo dopo che l'unità si è riscaldata, prima che la meccatronica torni sull'auto.
04Il software del dispositivo viene aggiornato?+
Sì. Gli aggiornamenti online portano nuove funzioni e miglioramenti a ogni dispositivo. Dall'ultimo aggiornamento potete definire i vostri valori di riferimento, tolleranze e condizioni di prova.
05Qual è la differenza tra il tester e la FDY Black Box?+
Il tester controlla l'intera unità meccatronica: correnti delle elettrovalvole, tenuta, pompa, formazione della pressione e cambi marcia. La FDY Black Box è progettata per pulire e testare le elettrovalvole: funziona con elettrovalvole da 5 V e 12 V, si comanda con un'app Android e gestisce 4 valvole contemporaneamente.
Tutti i dettagli sul tester
Le caratteristiche tecniche principali e le schermate dei rapporti sono disponibili nella pagina del tester per meccatronica FDY DQ200. Per conoscere il prezzo, contattateci: rispondiamo alle richieste di preventivo entro un giorno lavorativo e i nostri ingegneri offrono a officine e distributori assistenza tecnica 24/7 durante la messa in funzione e l'utilizzo.
