Unità meccatronica 0AM 927 769: cosa contiene, come identificarla e come collaudarla

Ogni Volkswagen, Audi, Seat e Škoda con il DSG a 7 rapporti con frizioni a secco, il DQ200 (codice cambio 0AM), si affida a un unico componente per cambiare marcia e azionare entrambe le frizioni: l'unità meccatronica, codice ricambio 0AM 927 769. Quando si guasta, il cambio innesta le marce in modo brusco o in ritardo, oppure passa in modalità di emergenza. È anche uno dei componenti più costosi dell'auto.

Questa guida è dedicata all'unità in sé: cosa contiene, come identificarla, come si confrontano le unità nuove, usate e riparate, come collaudarla al banco prima del montaggio e quali sono i guasti tipici. Le lettere di revisione dalla A alla Q sono spiegate nella nostra guida ai codici variante 0AM 927 769.

Cosa contiene un'unità meccatronica 0AM 927 769

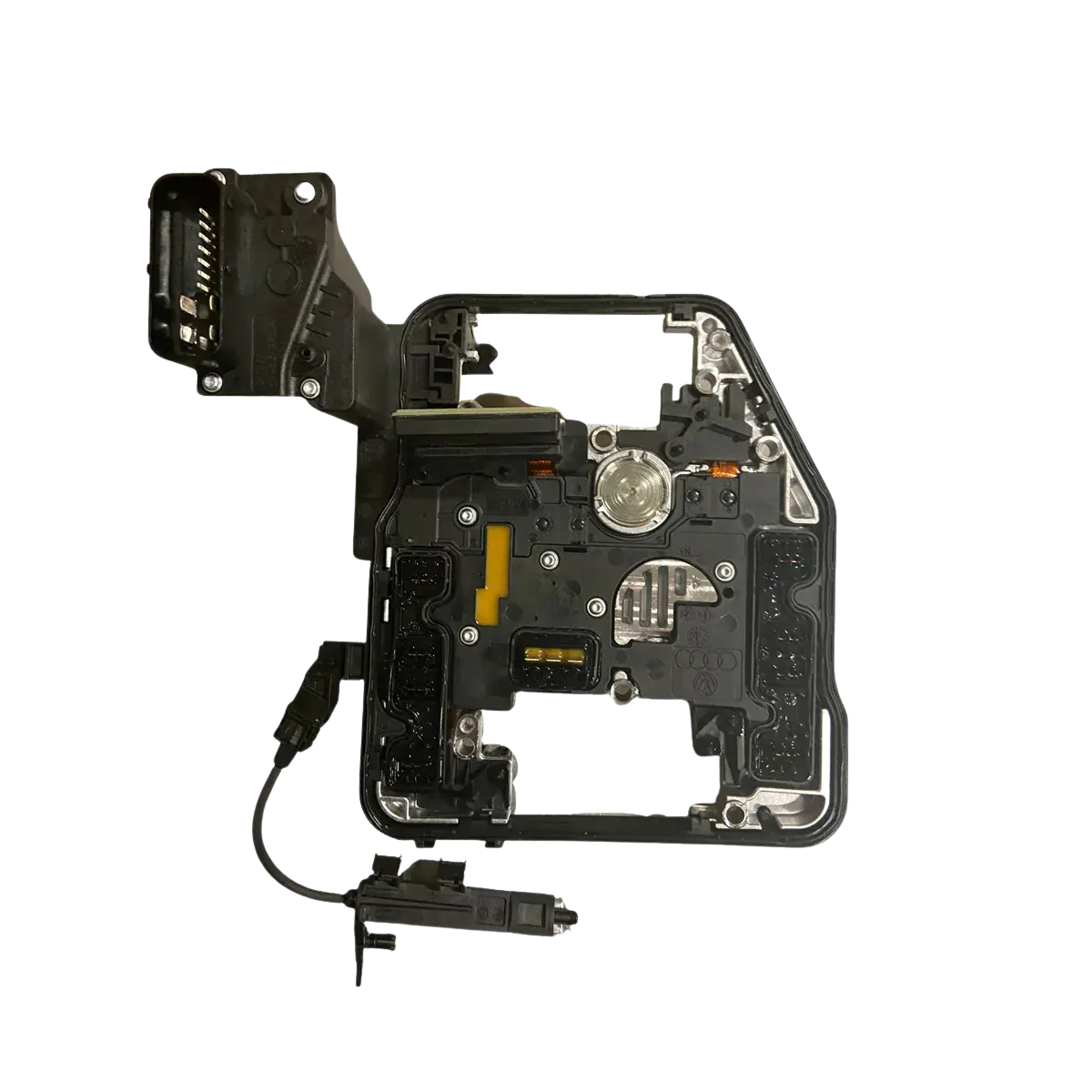

La meccatronica (J743) riunisce due unità in un unico corpo: una centralina elettronica, la centralina del cambio (TCU), e un'unità elettroidraulica che trasforma i suoi comandi in pressione dell'olio. Ha un proprio circuito dell'olio idraulico, separato dall'olio del cambio, riempito con olio idraulico centrale (VW G 004 000).

Le valvole da N433 a N436 servono il semicambio 1 (marce 1-3-5-7), quelle da N437 a N440 il semicambio 2 (marce 2-4-6-R). Ecco perché una sola valvola difettosa può lasciare l'auto con le sole marce dispari o le sole marce pari. I sensori e una foto con didascalie di ogni valvola si trovano in come funziona la meccatronica DQ200.

Come identificare l'unità e leggerne l'etichetta

Prima di ordinare ricambi o accettare un'unità usata, controllate tre fonti:

• L'etichetta sull'unità. Riporta il codice ricambio con la lettera di revisione. Leggete il codice completo, lettera compresa, e fotografate l'etichetta per la documentazione del lavoro.
• La centralina. Con uno strumento di diagnosi compatibile con il gruppo VW, leggete il codice ricambio hardware e la versione software all'indirizzo 0002 (elettronica del cambio) e confrontateli con l'etichetta. Se non è possibile leggere né l'uno né l'altra, la centralina non comunica.
• Il numero di telaio (VIN). L'unità montata sull'auto potrebbe già essere un ricambio, quindi verificate il codice in base al VIN prima di ordinare.

Se l'etichetta manca o è illeggibile, basatevi sulla lettura elettronica e sul VIN.

Nuova, usata o riparata: quale unità conviene?

Di fronte a una meccatronica guasta, un'officina ha di solito tre opzioni:

La riparazione è spesso la strada più economica, perché molti guasti riguardano un solo componente. Un alloggiamento dell'accumulatore incrinato, un'elettrovalvola contaminata o una guarnizione che perde raramente giustificano l'acquisto di un'unità nuova completa.

Collaudo al banco prima del montaggio

Montare una meccatronica è un intervento impegnativo, e un'unità che non supera il giro di prova su strada va smontata di nuovo. Collaudatela prima al banco, che sia nuova, usata o riparata, e controllate anche il cambio: accumuli o trucioli metallici visibili sui magneti degli attuatori marce indicano danni ai cuscinetti che vanno riparati per primi. Il nostro controllo dei trucioli metallici spiega come interpretarli.

Il tester per meccatronica FDY esegue fuori dal veicolo un collaudo al banco completamente automatico dell'unità intera:

• misura della corrente su tutte e otto le elettrovalvole;
• test della pompa e misura della formazione della pressione;
• prova di tenuta;
• selezione manuale di una singola marcia per analizzare una marcia sospetta;
• simulazione di 1.000 cambiate per far emergere i guasti intermittenti che compaiono quando l'unità si riscalda;
• rapporto di prova stampabile per la documentazione del lavoro e per il cliente.

Le singole elettrovalvole possono essere testate e pulite con la FDY Black Box: elettrovalvole da 5 V e 12 V, quattro valvole alla volta, con pulizia a impulsi e test delle valvole proporzionali gestiti da un'app Android.

Guasti tipici e come si riparano

Perdita di pressione per un alloggiamento dell'accumulatore incrinato

È il guasto più comune della meccatronica DQ200. Il punto di attacco a parete sottile dell'accumulatore originale al corpo della meccatronica con il tempo si incrina; il sistema perde pressione, le cambiate diventano brusche o ritardate, vengono memorizzati codici come P17BF, P189C e P1895 e il cambio può passare in modalità di emergenza con le sole 1-3-5-7 o le sole 2-4-6-R. Il kit di riparazione con accumulatore rinforzato FDY elimina la causa con un accumulatore in acciaio a doppia parete, fissato con le viti originali. Non è necessario sostituire la piastra né riprogrammare, e nella maggior parte dei casi si smonta solo la coppa dell'olio, mentre la meccatronica resta sull'auto.

Guasti delle elettrovalvole

Un guasto elettrico o una contaminazione su una valvola può disattivare il relativo semicambio. Le valvole vengono misurate sul tester, pulite con la Black Box e sostituite solo se non superano la prova.

Guasti elettronici

Software, scheda elettronica e layout elettronico sono stati tutti rivisti nel corso della serie per ridurre i guasti elettrici, e le revisioni successive hanno migliorato la gestione termica dopo problemi di surriscaldamento su alcune unità precedenti. Se la scheda è difettosa ma la parte idraulica è in buono stato, si può sostituire solo la scheda, seguita da un aggiornamento software e dall'impostazione di base.

Perdite e guarnizioni usurate

Le perdite d'olio e i trafilamenti interni si riparano con il kit di revisione meccatronica FDY: 15 componenti, tra cui guarnizioni, anelli di tenuta, sfere di non ritorno e il filtro dell'olio.
